如何快速完成DCDC电源设计
DCDC电源是集成电路的重要组成部分，但是大多设计者对电源不够熟悉，或多或少都在电源设计上踩过坑。本文将列举常见的DCDC电源设计注意事项，旨在帮助工程师们、尤其是初学者少走弯路，快速掌握电源设计技巧。
1. 确定电源规格及选型
在电源设计之前，首先需要确定需要的电源规格，输入电压范围是多少？输出电压、电流是多少？以此来确定是需要升压、降压还是升降压拓扑，还有是否需要隔离等需求，也需要提前确定好。另外还有一些特殊要求，例如需求轻载高效、需要电源良好指示管脚等功能，根据自己的需求来确定。
确定好规格之后再做对应的选型
2. 原理图设计
选型完成之后，就可以进行原理图设计了。选定一颗芯片之后，最好是能通读规格书，明白芯片的各种功能，但是往往工程师们都没有时间去通读规格书，那么我们可以按照下面的步骤快速完成原理图设计。
1).首先找到规格书中的典型参考电路，如果参考电路里刚好有你需要的规格，那么可以参照该电路来设计
参考典型电路进行原理图设计，也不要忘记查看规格书中的管脚功能描述，有时候某一部分功能设置可能不是你需要的，因此要做对应的调整。了解每一个管脚的功能作用，有利于准确无误地完成原理图设计。
2).如果典型电路里没有你需要的规格，大部分情况是没有需要的输出电压。那么可以选择一个输出电压与你需要的电压最接近的典型电路，在这个电路上进行修改。
a.如果典型电路的输出电压与你所需的电压相差不大，那么一般来说只需要更改FB分压电阻即可，部分芯片会在规格书中推荐不同输出电压下某些参数的取值。
b. 如果典型电路的输出电压与你所需的电压相差较大，例如典型电路只给了5V输出的参考电路而你需要12V输出，且芯片也可以支持12V输出。这时只改FB分压电阻一般是不够的，一般还需要修改电感感值、输入电容容值、输出电容容值。这些参数的修改会在下文中进行讲解。一般来说输出电压越高、就需要更大感值的电感和更大容值的输入输出电容。
按上面a/b两条进行修改之后，基本上可以完成对典型电路输出电压的修改。但是也不要忘记查看规格书中的管脚功能描述，避免某些管脚的功能用错。
3.PCB 布局（layout ）设计
PCB布局是工程师们最容易忽视的地方，往往就是PCB布局不注意导致出现问题，毕竟原理图好借鉴，PCB布局却不好借鉴。很多工程师不知道PCB布局时的注意事项，哪些需要重点注意，有些经验丰富的工程师都会犯这个错误。要记住，PCB布局也是电源设计中非常关键的环节，PCB布局的好坏会对电源的性能及正常工作产生很大影响。
芯片的规格书中一般都会有布局的注意事项。
· 输入功率环路需要尽可能小，走线短而粗。简单来说就是输入电容需要靠近芯片放置，包括输入电容的GND也需要就近连接到芯片的GND管脚。
· 输出功率环路需要尽可能小，走线短而粗。简单来说就是输出电容、功率电感需要靠近芯片放置，包括输出电容的GND也需要就近连接到芯片的GND管脚。如果器件在不同层，确保过孔足够。
· VCC电容需要靠近芯片放置，VCC电容的GND也要尽快连接到芯片的GND，最好是AGND
· FB分压电阻需要靠近芯片放置，最好放在同一层且FB走线不要打过孔。上分压电阻连接到输出的走线可以打过孔，且一般连接到输出电容附近进行输出采样。
以上几点是电源pcb布局中最重要的几点，对于电源芯片几乎都要遵循这几点规范。在设计一款电源时一定要注意查看规格书中的layout指导 。
输入输出电容容值选择：电源对于输入输出电容的容值都有要求，一般来说参照典型电路的容值进行设计不会有太大问题。如果所需输出电压比典型电路高不少，则可以适当增加输入输出电容的容值，增加的比例一般不需要超过输出电压提高的比例。当然更大的输出电容可以使得电源的输出纹波更低。如果要详细计算，规格书中一般都会有输入输出电容容值的计算方式，可按照规格书中的公式进行计算。

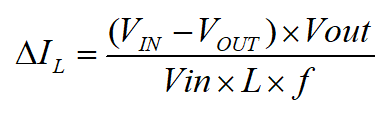

电感感值选择：一般来说，如果输出电压与所需电压相差不是特别大，电感感值可以不做变动。如果输出电压差异较大，可按下式重新计算。计算时也可在典型电路的基础上二次计算，也就是和典型电路选取同样的∆IL和f。∆IL为电感电流的纹波值，一般取芯片最大输出电流的20%~40%。f为开关频率。
