遵循这些规则，精进PCB布局

PCB设计中，首先要做的就是对于PCB布局，它是将整个板子中的元器件进行排布，位置分布，一个好的布局，可以让板子结构清晰，并且在布线的时候也会更加方便与明朗，达到事半功倍的效果。

对于PCB布局，只有遵循如下十大守则，就不会差到哪里去。

（1）遵循“先大后小，先难后易”

先放置大的元件，然后放置小的元件，很多小的元件都是为大元件服务的，是大元件某个引脚上的电路组成，比如说是设计电脑，肯定会优先放置CPU，GPU；另外先放置复杂的模块电路，在放置简单电路，复杂的模块电路是一个整体，选好位置优先放置。

（2）布局时要参考原理框图

选出主要的元器件，根据信号的流向规律安排它们的排布。

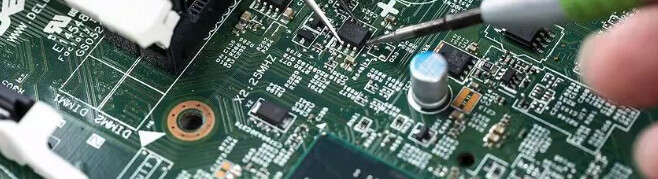

（3）元器件的排列要便于调试和维修

对于需要调试的元器件，周围要有足够的空间，另外小元件周围不要放置大元件，以防维修小元件而误损大元件。

（4）相同结构电路部分，“对称布局”

对于是相同功能，相同结构的电路，在整个布局上尽量采用对称式标准布局，比如有两个电源管理模块，则可以分别布列在SOC的两侧。

（5）按照均匀布局，重心平衡，版面美观的标准优化布局

板子上的元件排布要合理，不能所有元件都集中在一个角落或一边，空白的空间分布要合理。

（6）同类型插装元件、有极性分立元件（电容，二极管三极管等）排布方向

同类型的插装元件在X或Y方向上应保持都朝一个方向放置，比如说电脑中的两个Type-C口，紧靠一边；同类型的有极性分立元件也是一样，在X或Y方向上保持一致，便于生产和检验。

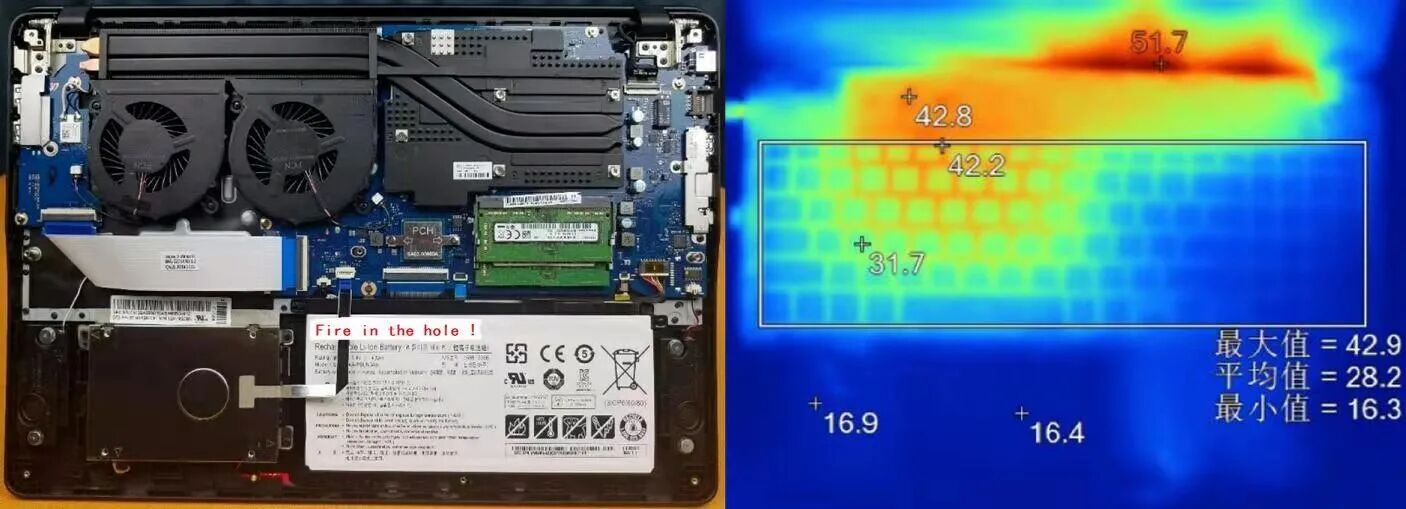

（7）发热元件的排布

发热元件一般要均匀分布，便于整个主板的整体散热效果。另外其他元器件尽量与发热较大的元件保持一定的距离，除了用于检测温度的温度传感器除外。

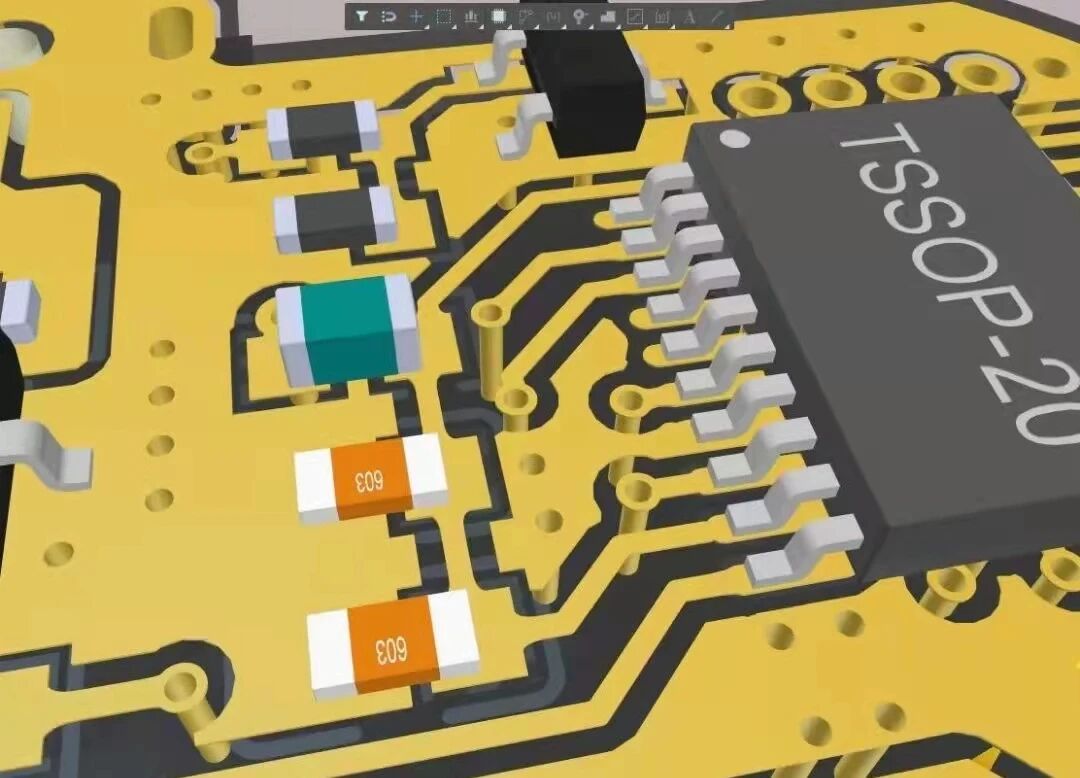

（8）去耦电容的布局

去耦电容一般都安置在电源附件，用来滤除高频噪声，使电压稳定干净，在PCB布局上，也要保证其尽量靠近IC的电源管脚，让它与电源和地之间形成最短回路。

（9）元器件经过的信号，电压，电流考虑

对于信号传输的总线连接尽可能短，关键信号线要求更甚；高电压，大电流信号与低电压，小电路的信号要完成分开，以免互相干扰；模拟信号与数字信号要分开；高频信号与低频信号分开，并且对于高频信号的元器件之间的间距也要留够。

（10）使用同一种电源的器件尽量放在一起。

在元件布局时，使用同一个电源管理单元（PMU）或同一种电源的器件，尽量放在一起。

可以看到，十大守则主要从电源及电源相关电路，信号类型与速率，元器件的功能优先级，调试维修角度，均匀对称布局，同类型元件罗列，发热元件放置这些角度进行考虑设计。

只要遵循以上规则，PCB布局就算是比较合格了，当然，有些设计需要根据实际情况实际分析，不过也大差不差。
