尾灯设计方案
方案简介：简介汽车照明应用对汽车尾灯的动态要求越来越高。本参考设计展示了一个完整的尾灯设计方案，它采用三个器件驱动 LED 灯串，用于刹车灯 (SL)、转向灯 (TL) 和侧标志灯 (SML)。采用的是一款 16 通道恒流 LED 驱动器，它可在 4.5V 至 16V 的宽输入电压 (VIN) 范围内工作。 每…
简介

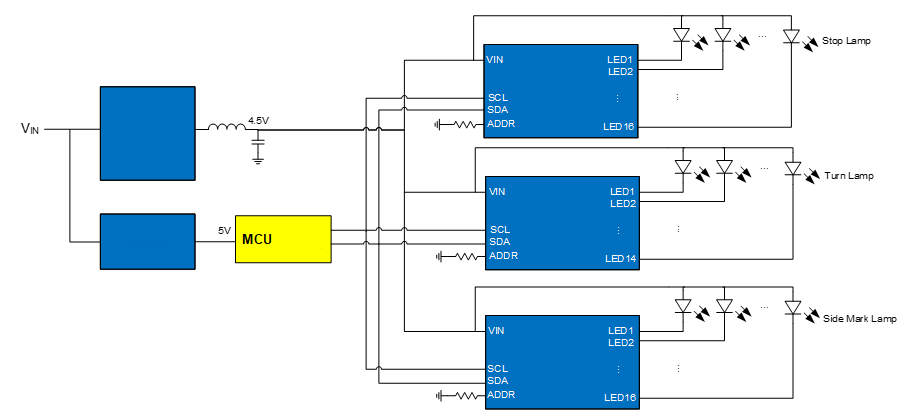

汽车照明应用对汽车尾灯的动态要求越来越高。本参考设计展示了一个完整的尾灯设计方案，它采用三个器件驱动 LED 灯串，用于刹车灯 (SL)、转向灯 (TL) 和侧标志灯 (SML)。
采用的是一款 16 通道恒流 LED 驱动器，它可在 4.5V 至 16V 的宽输入电压 (VIN) 范围内工作。 每个通道的 LED 电流 (ILED) 都可通过外部电流设置电阻设置，最大电流可达 80mA。并且集成了一个 I2C 接口，通过外部电阻可配置10个不同的 I2C 地址，实现丰富的动态效果。
功能特性
4.5V 至 16V 的宽输入电压 (VIN) 范围
16 通道，每通道最大80mA
LED 电流 (ILED) 由外部电阻器设置
每个通道均提供 6 位模拟调光
每个通道均提供12 位脉宽调制 (PWM) 调光
可选 PWM 调光频率(fPWM)：220Hz、250Hz、280Hz 或 330Hz
刷新信号输出
I2C 接口
通过外部电阻器可设置10个地址
可调 ILED 斜率
40µs 相移
故障指示灯
LED 开路保护
可配置阈值的 LED 短路保护
欠压锁定 (UVLO)保护
过温保护 (OTP)
采用侧面镀锡的 QFN-24 (4mmx4mm) 封装
符合 AEC-Q100 等级1认证
应用
汽车电源系统
工业系统
汽车尾灯
汽车转向灯
参考设计
系统规格
| 参数 | 规格 |
| 输入电压(VIN)范围 | 5VDC 至 36VDC |
| 输出LED | 16个LED用于刹车灯（SL），14个LED用于转向灯（TL），16个LED用于侧标志灯（SML） |
| 输出电流 (IOUT) | SL：50mA/通道，TL：40mA/通道，SML：8mA/通道 |

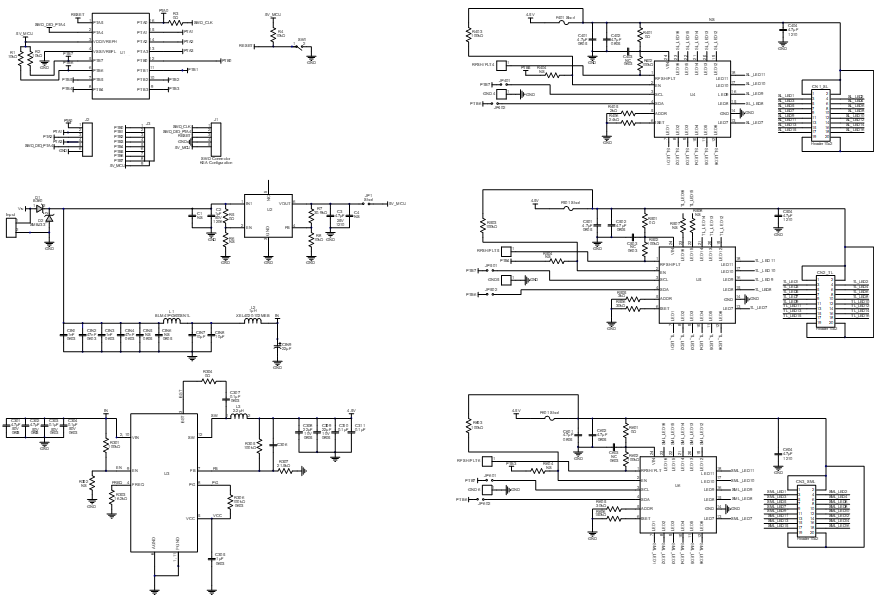

设计
BOM
控制板BOM
| 数量 | 标号 | 值 | 描述 | 封装 | 供货商 | 供货商PN |
| 2 | C1, C4 | NS | ||||
| 1 | C2 | 1µF | 陶瓷电容, 100V, X7R | 1210 | Murata | GRM32ER72A105KA01L |
| 4 | C3, C404, C504, C604 | 4.7µF | 陶瓷电容, 25V, X7R | 1210 | TDK | C3225X7R1E475M |
| 8 | C301, C302, C401, C402, C501, C502, C601, C602 | 4.7µF | 陶瓷电容, 50V, X7S | 0805 | Murata | GRM21BC71H475KE11L |
| 5 | C303, C304, C307, C310, C311 | 0.1µF | 陶瓷电容, 50V, X7R | 0603 | Murata | GRM188R71H104KA93D |
| 1 | C305 | 1µF | 陶瓷电容, 16V, X7R | 0603 | Murata | GRM188R71C105KA12D |
| 2 | C308, C309 | 22µF | 陶瓷电容, 10V, X5R | 0805 | Murata | GRM219R61A226MEA0D |
| C306, C403, C503, C603, CIN1, CIN2 | NS | |||||
| 2 | CIN3, CIN4 | 1nF | 陶瓷电容, 50V, C0G | 0603 | Murata | GRM1885C1H102JA01D |
| 2 | CIN5, CIN6 | 47nF | 陶瓷电容, 100V, X7R | 0805 | Murata | GRM21BR72A473KA01L |
| 2 | CIN7, CIN8 | 2.2µF | 陶瓷电容, 50V, X7R | 0805 | Murata | CGA4J3X7R1H225KT000N |
| 1 | CIN9 | 22µF | 铝聚合物电容, 50V | SMD | Panasonic | EEHZC1H220P |
| 3 | CN1_SL, CN2_TL, CN3_SML | 1mm | 连接器, 2x10引脚, 90° | DIP | 可定制 | |
| 3 | CN1_SL, CN2_TL, CN3_SML | 1mm | 线束, 2x10引脚 | DIP | 可定制 | |
| 1 | D1 | 60V | 肖特基二极管, 3A | SMA | Diodes, Inc. | B360A-13-F |
| 1 | D2 | 33V | TVS 二极管 | SMB | Vishay | SMBJ33AHE3_A/H |
| 3 | F401, F501, F601 | 63V | 熔丝, 2A | 1206 | Bei | 0685-2000-01 |
| 1 | L1 | 240nH | 电感, 19mΩ, 6.6A | SMD | TOKO, Inc. | DFE201612E-R24M |
| 1 | L2 | 1µH | 电感 | SMD | Coilcraft | XEL4020-102MEB |
| 1 | L3 | 2.2µH | 电感 | SMD | Coilcraft | XEL4030-222MEB |
| 14 | JP1, JP401, JP402, JP501, JP502, JP601, JP602, R3, R5, R304, R401, R501, R601, R405 | 0Ω | 薄膜电阻, 5% | 0603 | Yageo | RC0603JR-070RL |
| 4 | R1, R2, R4, R8 | 10kΩ | 薄膜电阻, 1% | 0603 | Yageo | RC0603FR-0710KL |
| 9 | R301, R305, R306, R402, R403, R502, R503, R602, R603 | 100kΩ | 薄膜电阻, 1% | 0603 | Yageo | RC0603FR-07100KL |
| 1 | R303 | 16.2kΩ | 薄膜电阻, 1% | 0603 | Yageo | RC0603FR-0716K2L |
| 1 | R307 | 21.5kΩ | 薄膜电阻, 1% | 0603 | Yageo | RC0603FR-0721K5L |
| 1 | R406 | 24kΩ | 薄膜电阻, 1% | 0603 | Yageo | RC0603FR-0724KL |
| 1 | R505 | 3kΩ | 薄膜电阻, 1% | 0603 | Yageo | RC0603FR-073KL |
| 2 | R506, R605 | 30kΩ | 薄膜电阻, 1% | 0603 | Yageo | RC0603FR-0730KL |
| 1 | R606 | 150kΩ | 薄膜电阻, 1% | 0603 | Yageo | RC0603FR-07150KL |
| 1 | R7 | 30.9kΩ | 薄膜电阻, 1% | 0603 | Yageo | RC0603FR-0730K9L |
| R6, R302, R404, R504, R507, R508, R604 | NS | |||||
| 6 | GND4, GND5, GND6, RFSH/FLT, RFSH/FLT, RFSH/FLT6 | 1mm | Golden pin | DIP | 可定制 | |
| 1 | INPUT | 2.54mm | 连接器, 2个引脚 | SMD | 可定制 | |
| 1 | J1 | 2.54mm | 测试引脚, 1x5引脚 | DIP | 可定制 | |
| 1 | J2 | 2.54mm | 测试引脚, 1x6引脚 | DIP | 可定制 | |
| 1 | J3 | 2.54mm | 测试引脚, 1x9引脚 | DIP | 可定制 | |
| 2 | GND, SW1 | 12V | 按钮 | DIP | 可定制 | KAN3511-0431C |
| 1 | U1 | 5.5V | 微控制器单元 | TSSOP-16 | NXP Semiconductors | S9KEAZN8AMTG |
| 1 | U2 | MPQ2013A | 低静态电路 IQ、线性稳压器，符合AEC-Q100 认证 | QFN-8 (3mm x 3mm) | MPS | MPQ2013AGG |
| 1 | U3 | MPQ4323 | 42V 负载突降、同步降压变换器、符合 AEC-Q100 认证 | QFN-12 (2mm x 3mm), QFN-12 (3mm x 4mm) | MPS | MPQ4323GDE-AEC1 |
| 3 | U4, U5, U6 | MPQ7221 | 16通道LED 驱动器, 符合AEC-Q100 认证 | QFN-24 (4mm x 4mm) | MPS | MPQ7221GRE-AEC1 |

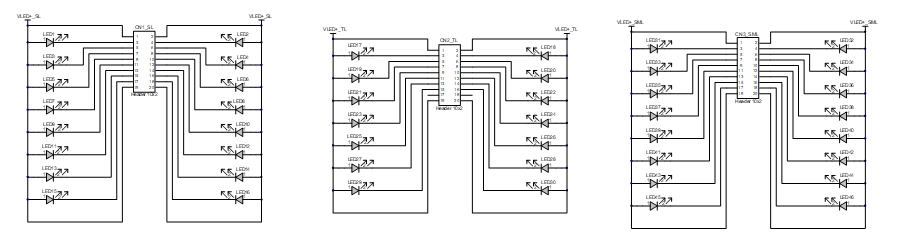

灯板BOM
| 3 | CN1_SL, CN2_TL, CN3_SML | 1mm | 连接器, 2x10引脚, 90° | DIP | Custom | |
| 16 | LED1, LED2, LED3, LED4, LED5, LED6, LED7, LED8, LED9, LED10, LED11, LED12, LED13, LED14, LED15, LED16 | 2.15V | 琥珀色LED | SMD | ams OSRAM | LA E67F-BADB-24-3A5A |
| 14 | LED17, LED18, LED19, LED20, LED21, LED22, LED23, LED24, LED25, LED26, LED27, LED28, LED29, LED30 | 2.15V | 黄色LED | SMD | ams OSRAM | LY E67F-ABCA-35-3B5A |
| 16 | LED31, LED32, LED33, LED34, LED35, LED36, LED37, LED38, LED39, LED40, LED41, LED42, LED43, LED44, LED45, LED46 | 2.15V | 红色LED | SMD | ams OSRAM | LR E67F-ABCB-1-1 |
| 5 | CN1_SL, CN2_TL, CN3_SML | 1mm | 线束, 2x10引脚 | DIP | Custom |
